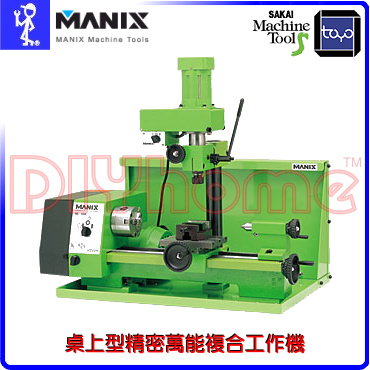

TOYO MILLING MACHINE 桌上型精密複合工作機 MA-360
prev zoom next
TOYO MILLING MACHINE 桌上型精密複合工作機 MA-360

商品描述:

商品屬性

■可作斜度及平行自動進退刀車削,夾頭可正逆轉運作及微調進刀
■車、削、切斷、車溝、鑽孔、修內徑、可車內外牙(公英制均可)
■可配合分度盤作齒輪剖銑、齒輪整修等工作
■工作精度可達0.01mm
■整體超輕量,可任意移動至不同工作場所





需搭配ML-360使用



広範囲な加工を可能にしたミ一リングアタッチメント

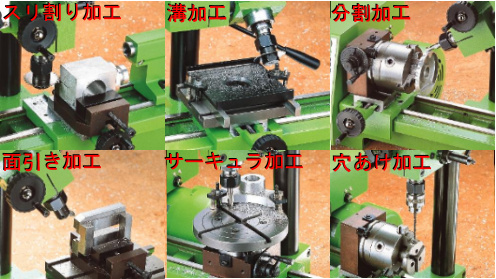

ミーリングアタッチメントを取付けることにより、フライス盤・ボ一ル盤の機能がプラスされ、広範囲な加工が可能になります。このアタッチメントはユニバ一サルタイプですから、あらゆる角度のキー溝・段削り・面引き・ボーリング・スリ割り・穴あけ等の加工ができます。さらにインデックスを付加することにより分割品の加工もでき、加工能率はいっそう向上します。 (ML-360 & M3530)



構造:
1.本機為車床、鉆銑床雙機一体,成為一複合式工作機。
2.車床部份可作斜度及平行自動進退刀車削,夾頭可正逆轉運作,微調進刀,無論車、削、切斷、車溝、鑽孔、修內徑、並可車內外牙(公英制均可)擁有比一般大型車床更具精密的準確度。
3.銑床部份可水平垂直方向及360度自由調整傾斜角度操作,並可作微調進刀裝置,可作平面銑糟,分度銑溝糟,丸鋸切斷,剖溝、鉋平、鑽孔、斜度(分度)鑽銑,膛孔,T糟加工,可配合萬能分度盤作齒輪剖銑、齒輪整修等功能。





FEATURES
Milling attachment gives the tacility of genuine milling and drilling machine.
Slitting, grooving, drilling, boring, slotting and so on are possible to perform at any angle.
Dividing is also practicable with the indexing attachment.

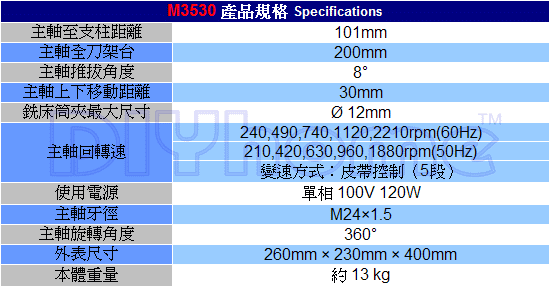

M3530 產品規格 Specifications
主軸至支柱距離 101mm
主軸全刀架台 200mm
主軸推拔角度
主軸上下移動距離 30mm
銑床筒夾最大尺寸 Ø 12mm
主軸回轉速 240,490,740,1120,2210rpm(60Hz)
210,420,630,960,1880rpm(50Hz)
變速方式:皮帶控制(5段)
使用電源 單相 100V 120W
主軸牙徑 M24×1.5
主軸旋轉角度 360°

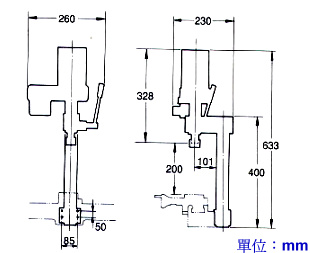

外表尺寸 260mm × 230mm × 400mm
本體重量 約 13 kg

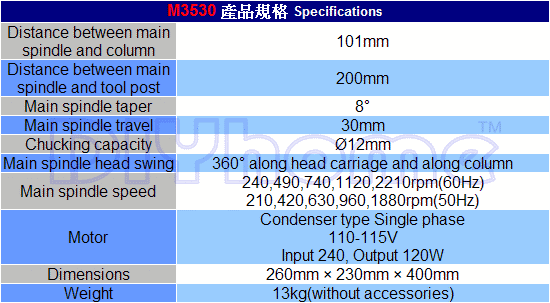

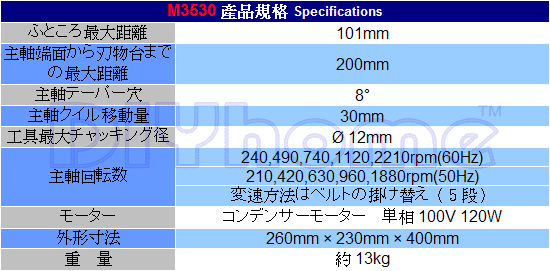

ENGLISH                         JAPANESE

M3530 Selectiveness Accessories
No.M3531
微動開關
0.025mm

No.M3532
彈性筒夾組

6、8、10、12mm


No.M3533
夾頭組

Ø10mm


No.M3534
銑床平台
115×150mm

No.M3542
銑床萬力
60×20mm
開口46mm
No.M3441
丸鋸固定組
孔徑15.875mm

No.M3443
固定螺絲組


No.M3445
搪孔刀
柄徑10mm

No.M3565
蜂巢式分度盤
0~360°
1:40
No.M3503
三方卡盤座



No.M3550
銑床底座




★=標準配件
